Mad-X 50 / 125




　　　　E1

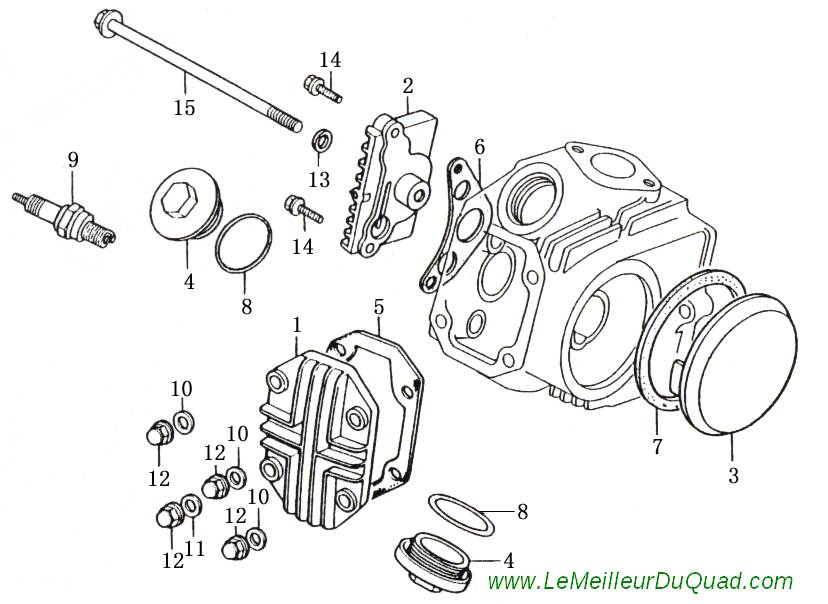

　Cylinder Head Cover


　气缸头盖















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0101-001-125E Cover, upper cylinder head 气缸头上盖 1


2 E0101-002-125E Cover, R. cylinder head 气缸头右盖组件 1


3 E0101-003-125E cover, L.cylinder head 气缸头左盖 1


4 E0101-004-70E Cap, valve chamber 气门盖 2


5 E0101-005-70E Gasket, upper cylinder head 气缸头上盖密封垫 1


6 E0101-006-70E Gasket, R.cylinder head cover 气缸头右盖密封垫 1


7 E0101-007-70E Gasket, L.cylinder head cover 气缸头左盖密封垫 1


8 E0101-011-70E O-ring 30.8×3.2 O型密封圈30.8×3.2 2


9 E0101-012-70E Spark plug 火花塞 1


10 E0101-009-70E Washer 6 平垫圈6.5×2×12(铁) 3


11 E0101-010-70E Washer A6 平垫圈A6（铜） 1


12 GB923-88(6) Nut,cap M6 盖型螺母M6（镀铬） 4


13 GB95-85(6) Washer6 平垫圈∮6(铝) 1


14 GB5787-87(6×20) Bolt, flange AM6×20 六角法兰面螺栓AM6×20（镀铬） 2


15 GB5787-87(6×110) Bolt, flange AM6×110 六角法兰面螺栓AM6×110（镀铬） 1


























　　　　E2

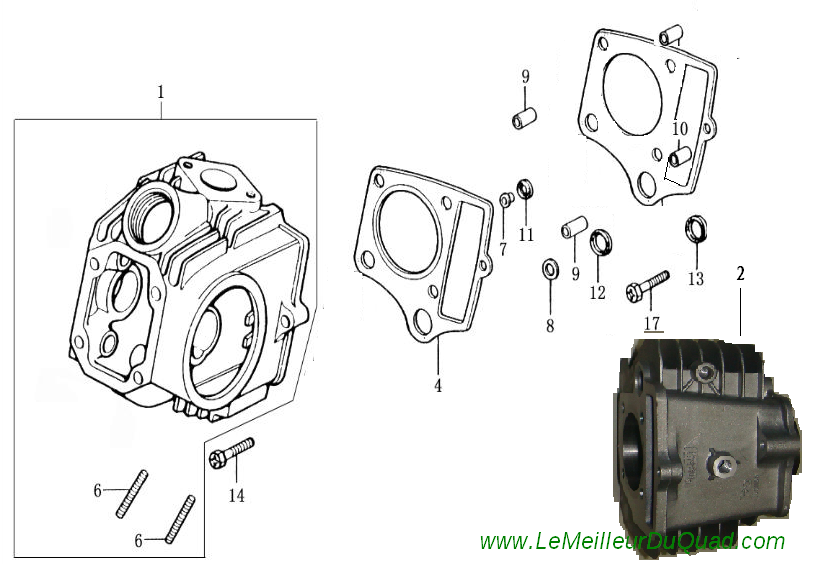

　Cylinder


　Cylinder Head


　气缸头，气缸体









































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0102-000-125E Head comp., cylinder 汽缸头组件 1


2 E0201-000-125E Block comp., cylinder 气缸体组件 1


3 E0201-001-125E Gasket, cylinder block 汽缸体密封垫组件 1


4 E0102-001-125E Gasket,cylinder head 汽缸头密封垫组件 1


5 E0102-002-125E Seal, cam chain chamber 链条腔密封环组件 1


6 E0102-003-70E Bolt, stud AGM6-M6×32 双头螺栓M6×32 2


7 E0102-005-70E Collar 9.5 翻边衬套9.5 1


8 E0201-003-70E Collar 14.8 衬套14.8 1


9 E0201-004-70E Pin, dowel 8×14 定位销8×14 2


10 E0201-005-70E Pin, dowel 8×12 定位销8×12 2


11 E0201-006-70E seal, 9×1.35 密封圈9×1.35 1


12 E0201-007-70E O-ring 14.5 矩形密封圈14.5 1


13 E0201-008-70E O-ring 16 矩形密封圈16 1


14 E0201-009-70E Bolt,M6 带十字六角头螺栓M6 2


































　　　　E3

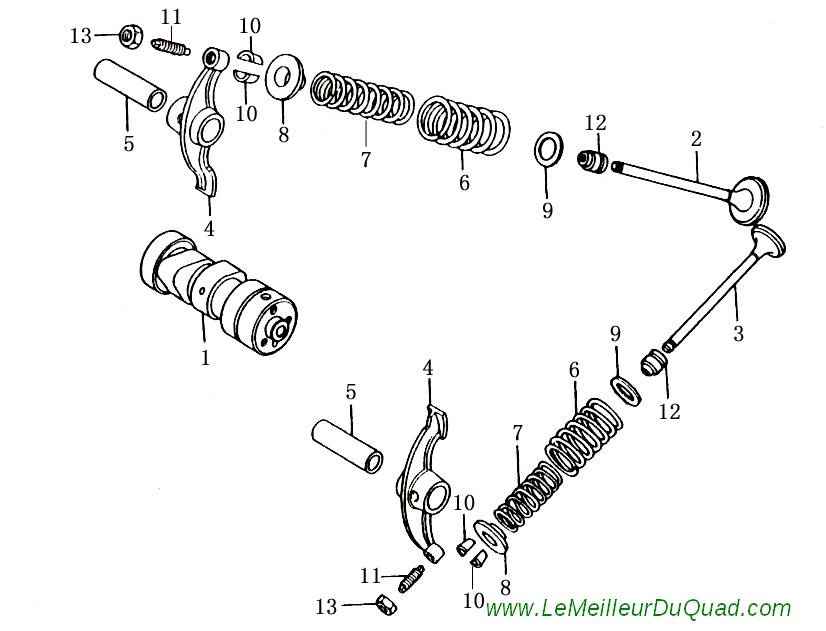

　Camshaft


　Valve


　凸轮轴，气门









































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0103-100-125E Camshaft comp. 凸轮轴组件 1


2 E0103-004-125E Valve, intake 进气门 1


3 E0103-005-125E Valve, exhaust 排气门 1


4 E0103-002-70E Arm, valve rocker 气门摇臂 2


5 E0103-003-70E Shaft comp., valve rocker arm 气门摇臂轴 2


6 E0103-006-70E Spring, valve outer 气门外弹簧 2


7 E0103-007-70E Spring, valve inner 气门内弹簧 2


8 E0103-008-70E Retainer, valve spring 气门内外弹簧座 2


9 E0103-009-70E Seat, valve spring outer 气门外弹簧座圈 2


10 E0103-010-70E Cotter, valve 气门锁夹 4


11 E0103-011-70E Screw, valve adjusting 气门调整螺钉 2


12 E0103-001-70E Seal assy., valve stem 气门杆油封组件 2


13 E0103-012-70E Nut,valve adjusting 气门调整螺母 2










































　　　　E4

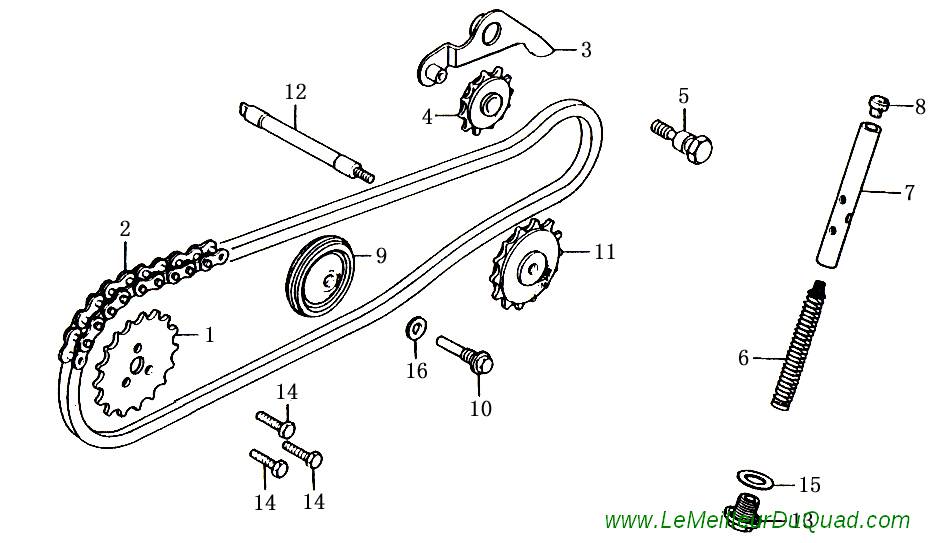

　Cam Chain


　Tensioner


　凸轮链条，张紧器









































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0202-001-125E Sprocket，cam 正时从动齿轮 1


2 E0202-002-125E Chain, cam 正时链条 1


3 E0202-003-70E Arm comp., cam chain tensioner 链条张紧臂组件 1


4 E0202-004-70E Roller , cam chain tensioner 链条张紧滚轮 1


5 E0202-005-70E Pivot, cam chain tensioner 链条张紧臂心轴 1


6 E0202-006-70E Spring, cam chain tensioner 链条张紧杆弹簧 1


7 E0202-007-70E Rod comp., cam chain tensioner push 链条张紧杆组件 1


8 E0202-008-70E Head, cam chain tensioner rod 链条张紧杆头 1


9 E0202-009-125E Roller comp., cam chain guide 链条导向滚轮组件 1


10 E0202-010-70E Pin, cam chain guide roller 导向滚轮销轴 1


11 E0202-011-125E Sprocket comp., cam chain guide 机油泵传动链轮 1


12 E0202-012-125E Spindle, cam chain guide 机油泵链轮轴 1


13 E0202-013-70E Bolt, sealing M14×1.5 密封螺塞M14×1.5(张紧杆螺栓） 1


14 E0202-014-70E Bolt M5×12 螺栓M5×12(外六角正时螺栓) 3


15 GB95-85(14) Washer 14 垫圈14 1


16 GB95-85(8) Washer 8 垫圈8 1


















　　　　E5

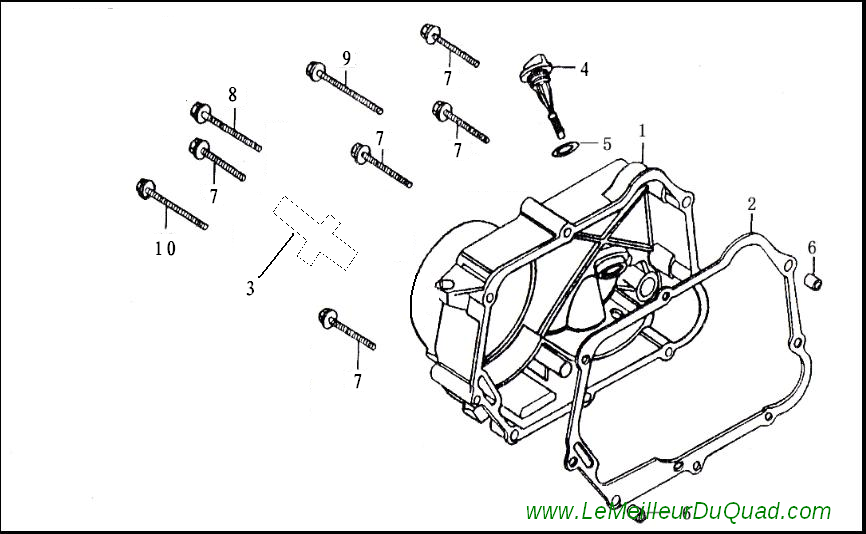

　Right Crankcase Cover


　右曲轴箱盖















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0301-000-70E Cover comp., R. crankcase 右曲轴箱盖(70改型) 1


2 E0301-001-70E Gasket, R. crankcase cover 右曲轴箱盖密封垫 1


3
Screw, clutch adjusting 调节螺栓 1


4 E0301-002-70E Gauge, oil lever 机油标尺 1


5 E0301-007-70E O-ring 18×3 O型密封圈18×3 1


6 E0301-005-70E Pin, dowel 8×12 定位销 8×12 1


7 GB5787-87(6×40) Bolt, flange AM6×40 六角法兰面螺栓AM6×40 5


8 GB5787-87(6×55) Bolt, flange AM6×55 六角法兰面螺栓AM6×55 1


9 GB5787-87(6×65) Bolt, flange AM6×65 六角法兰面螺栓AM6×65 1


10 GB5787-87(6×80) Bolt, flange AM6×80 六角法兰面螺栓AM6×95 1


































































　　　　E6

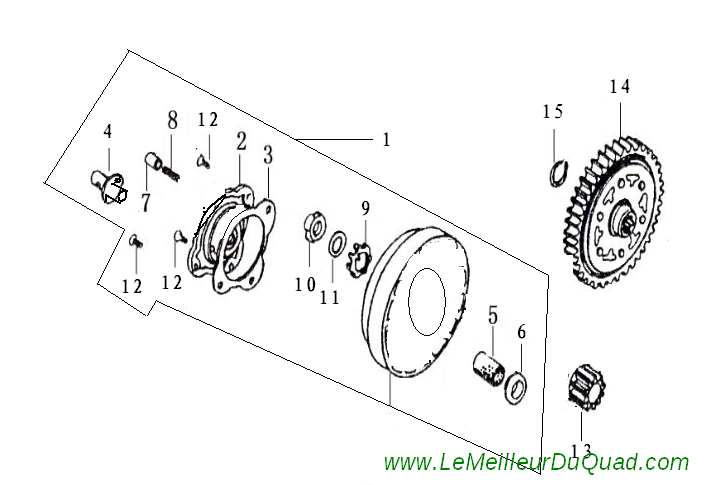

　Clutch


　离合器
　














































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0902-001-125E Outer comp., clutch 离合器总成 1


2 E0902-002-125E Cover, clutch outer 离合器端盖 1


3 E0902-003-125E Gasket, clutch outer couver 离合器端盖密封垫 1


4 E0902-004-125E Center, clutch 调节螺栓 1


5 E0902-005-125E Guide, clutch center 轴套 1


6

座圈 1


7 E0902-017-70E Tube ,oil through 通油管 1


8 E0902-018-70E Spring , oil through tube 通油套管弹簧 1


9 E0902-021-70E Washer, lock 止退垫圈 1


10 E0902-020-70E Nut, lock 圆螺母 1


11 E0902-022-70E Washer, disc-shaping 碟形垫圈 1


12 GB823-76(5×12) Screw, M5×12 十字槽盘头螺钉M5×12 3


13 E0902-016-70E Gear, drive 主动齿轮 1


14 E0902-015-125E Gear comp., driven 从动齿轮组件 1


15 E0902-023-70E Circlip 挡圈14 1


























　　　　E7

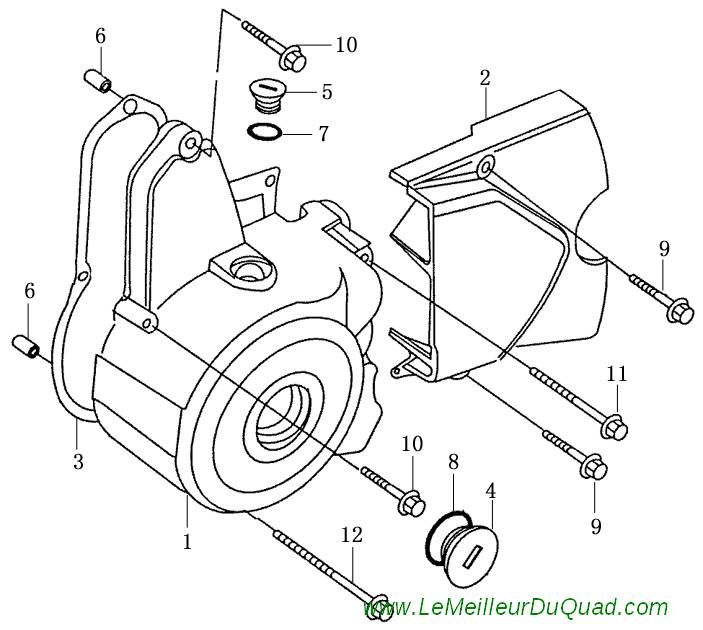

　Left Crankcase Cover


　左曲轴箱盖















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0601-001-70E Cover, L. crankcase front 左曲轴箱前盖 1


2 E0601-002-70E Cover, L. crankcase rear 左曲轴箱后盖 1


3 E0601-003-70E Gasket, L. crankcase cover 左曲轴箱前盖密封垫 1


4 E0601-005-70E Cap 螺塞 1


5 E0601-006-70E Cap, generator 磁电机螺塞 1


6 E0601-007-70E Pin, dowel 8×12 定位销8×12 2


7 E0601-009-70E O-sealing ring 13.8×2.5 O型密封圈13.8×2.5 1


8 E0601-008-70E O-sealing ring 27.4×2.4 O型密封圈27.4×2.4 1


9 GB5787-87(6×25) Bolt, flange AM16×25 六角法兰面螺栓 AM6×25 2


10 GB5787-87(6×32) Bolt, flange AM16×32 六角法兰面螺栓 AM6×32 2


11 GB5787-87(6×65) Bolt, flange AM16×65 六角法兰面螺栓 AM6×65 1


12 GB5787-87(6×70) Bolt, flange AM16×70 六角法兰面螺栓 AM6×70 1


















































　　　　E8

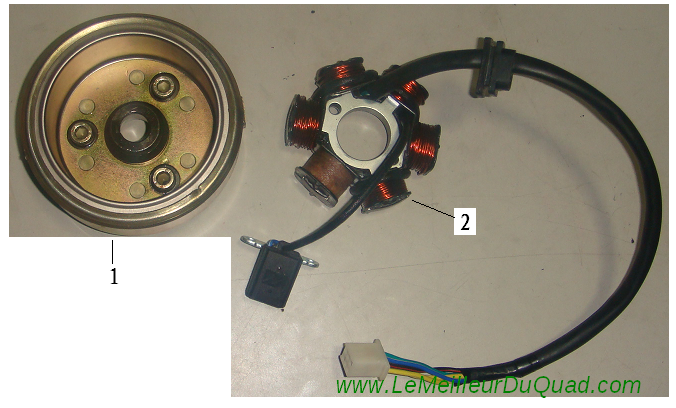

　Generator Comp.


　磁电机组件















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E1202-000-125E Flywheel comp. 转子组合 1


2 E1201-000-125E Stator comp 定子组合 1


































































































































　　　　E9

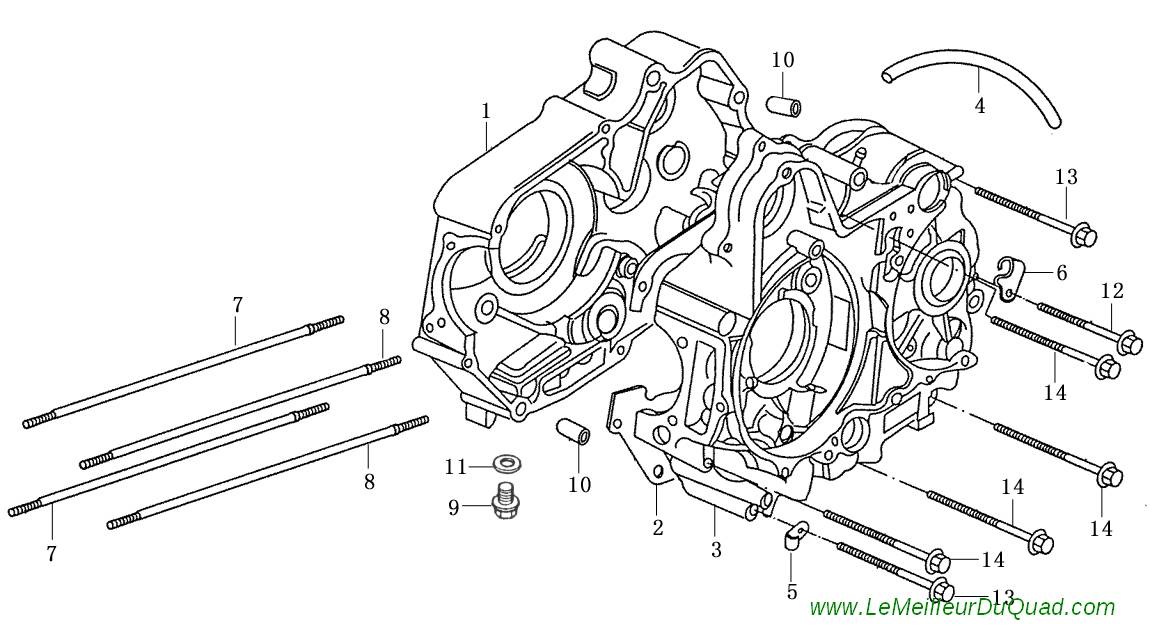

　Crankcase


　曲轴箱















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0401-000-70E Crankcase comp.., R. 右曲轴箱体组件 1


2 E0401-001-70E Gasket,crankcase 曲轴箱密封垫 1


3 E0501-000-70E Crankcase comp., L. 左曲轴箱体组件 1


4 E0401-002-70E Tube, breather 通气胶管 1


5 E0401-003-70E Clamper,overflow pipe 溢流管夹 1


6 E0401-004-70E Clamper,breather rube 通气管夹 1


7 E0401-005-70E Bolt A, cylinder stud 汽缸双头螺栓A 2


8 E0401-006-70E Bolt B, cylinder stud 汽缸双头螺栓B 2


9 E0401-007-70E Bolt, drain plug M12 放油螺栓M12 1


10 E0401-008-70E Pin, dowel 10×14 定位销10×14 2


11 E0401-009-70E Washer 12 垫圈12 1


12 GB5787-87(6×50) Bolt, flange AM6×50 六角法兰面螺栓AM6×50 1


13 GB5787-87(6×60) Bolt, flange AM6×60 六角法兰面螺栓AM6×60 2


14 GB5787-87(6×65) Bolt, flange AM6×65 六角法兰面螺栓AM6×65 4


































　　　　E10

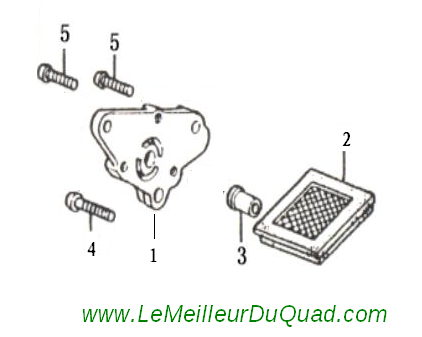

　Oil Pump Comp.


　机油泵组件















































Ref.No. Part No. Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E1001-000-125E Pump assy., oil pump 机油泵组件 1 7

2 E1001-003-125E Screen, oil filter 机油过滤网组件 1


3 E1001-002-125E Bush, oil pump body 机油泵链轮轴套 1


4 GB823-86(6×22) Screw M6×22 十字槽盘头螺钉M6×22 1


5 GB823-86(6×16) Screw M6×16 十字槽盘头螺钉M6×16 2










































































































　　　　E11

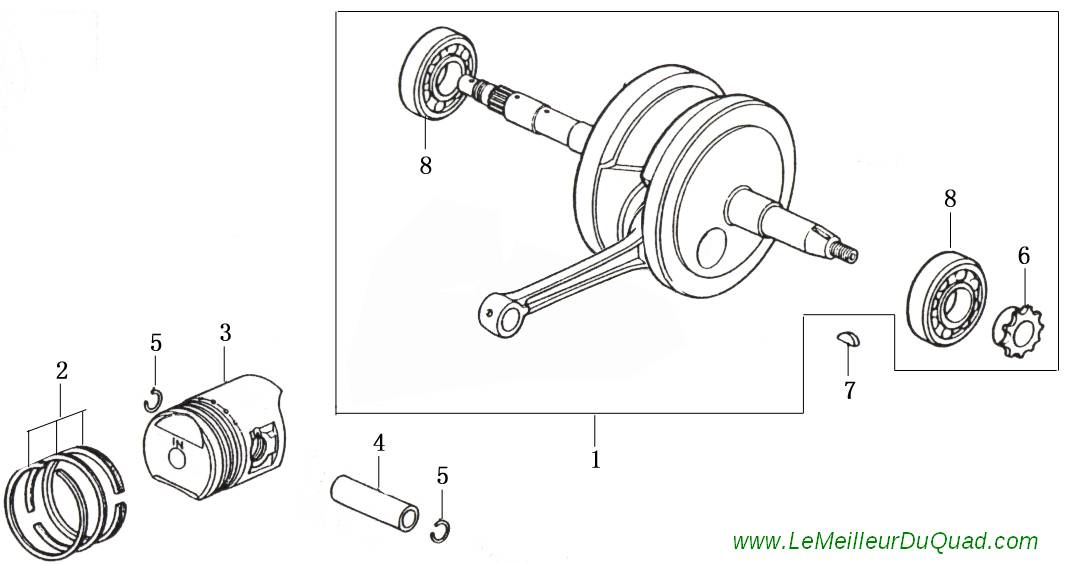

　Crankshaft


　Piston


　曲轴，活塞









































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0701-000-125E Crankshaft comp. 曲柄连杆组合 1


2 E0702-001-125E Piston ring 活塞环 1set


3 E0702-005-125E Piston 活塞 1


4 E0702-006-125E Pin,piston 活塞销 1


5 E0702-007-125E Circlip,piston pin 15 活塞销挡圈15 2


6 E0701-006-125E Sprocket, timing 正时主动链轮 1


7 E0701-001-70E Key, woodruff 键4×12.5 1


8 GB276-94(6304) Bearing 6304 轴承6304 2


















































































　　　　E12

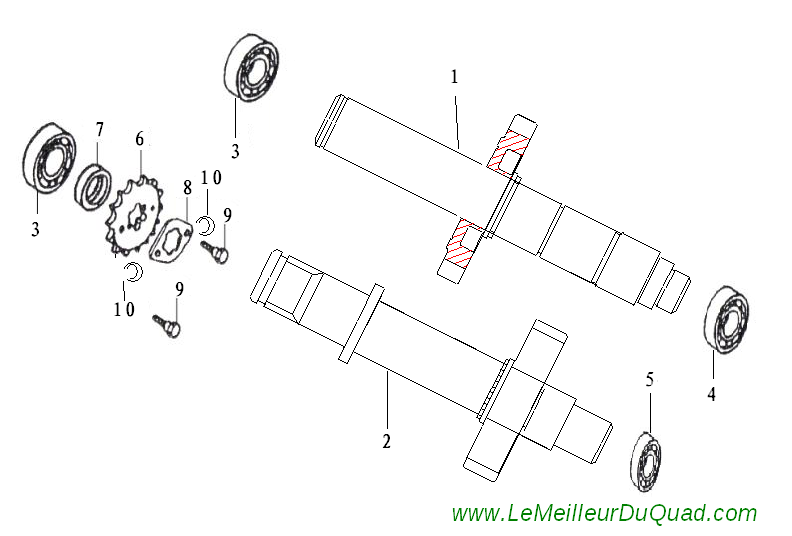

　Transmission Comp.


　传动机构















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 E0801-000-70E Mainshaft , transmission 传动主轴 1


2 E0802-000-70E Countershaft , transmission 传动副轴 1


3 GB276-94(6203) Bearing 6203 轴承6203 2


4 GB276-94(6201) Bearing 6201 轴承6201 1


5 GB276-94(6101) Bearing 6101 轴承6101 1


6 E0802-006-70E Sprocket, drive 主动链轮 1


7

油封（副轴）



8 E0802-007-70E Plate, drive sprocket fixing 主动链轮固定板



9 GB5781-86(6×8) Bolt ,hexM6×8 六角头螺栓M6×8 2


10 E0802-008-70E Washer 垫圈 2


































































　　　　E15

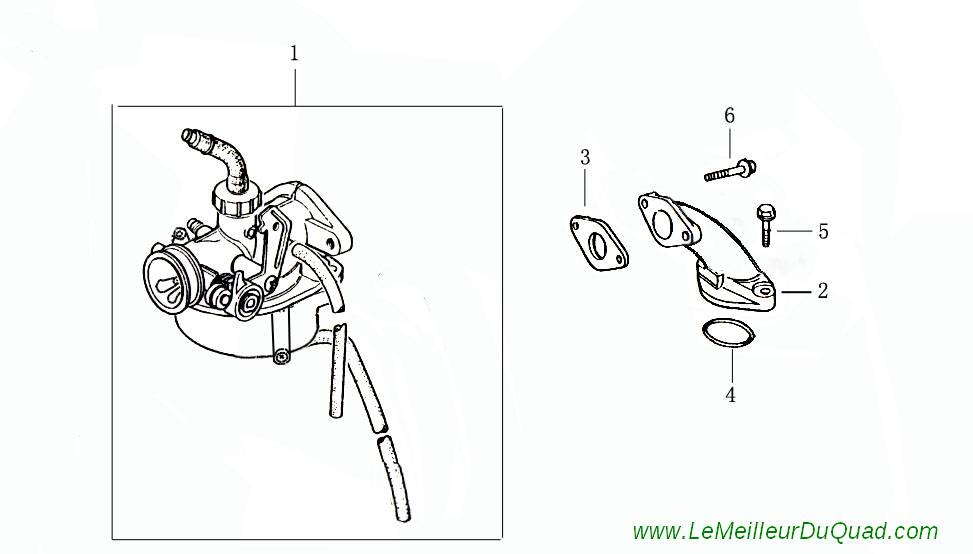

　Carburetor assy.

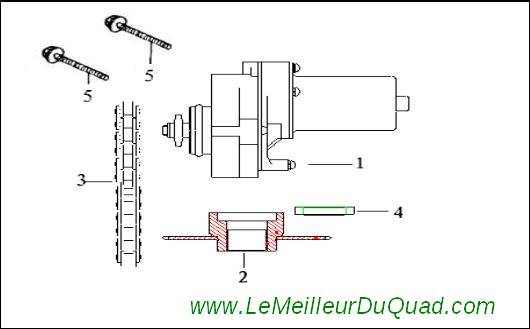

　启动电机















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1

启动电机 1 39

2

启动链轮 1


3

启动链条 1


4

油封 1


5 GB5787-87(6×28) Bolt, frange AM6×28 六角法兰面螺栓AM6×28 2


6






































































































　　　　E15


　Carburetor assy.


　化油器总成















































Ref.No. Part No. Description Description Qty. Price Remark

序号 代号 零部件名称 零部件名称 数量 价格 备注

1 1002B-000-125E Carburetor unit 化油器组件 1


2 1002B-100-70E Pipe , in 化油器接管 1


3 1002B-101-125E Insulator, carburetor 化油器胶木垫 1


4 1002B-102-70E O-ring O型密封圈25*2.4 1


5 GB5787-87(6×32) Bolt ,flangeAM6×32 六角法兰面螺栓AM6×32 2


6 GB5787-87(6×28) Bolt ,flangeAM6×28 六角法兰面螺栓AM6×28 2
