LY350水冷 Engine
PROBLEM PARTS

Feuille 1: Catalogue
Brand Name :ZONGSHEN

Revision Number:

Date of Release:01.29.2010

Page :1 of 15
PAGE 中文名称 ENGLISH DESCRIPTION
1 气缸部件 CYLINDER ASSEMBLY
2 配气机构 VALVE MECHANISM
3 曲轴箱盖 CRANKCASE COVER
4 离合器 CLUTCH
5 机油泵 OIL PUMP
6 曲轴箱 CRANKCASE
7 曲轴/活塞/连杆部件 CRANKSHAFT/PISTON/CONNECTING ROD COMP

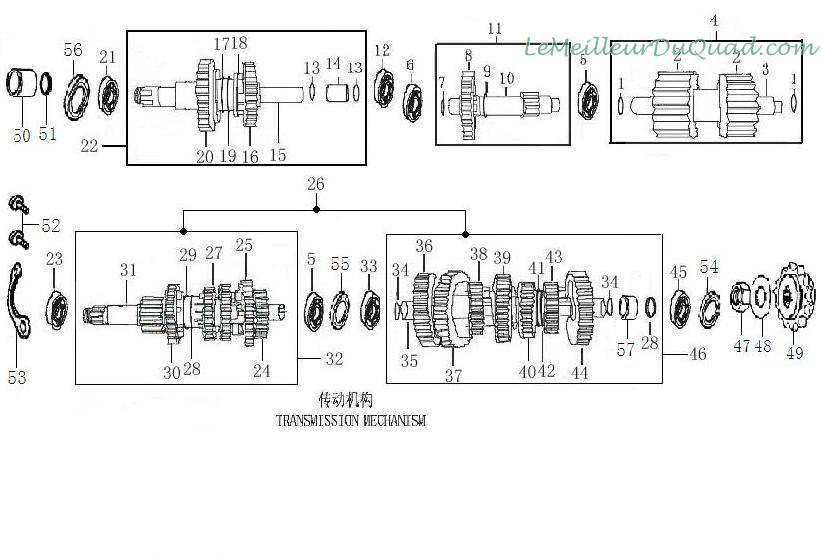

8 传动机构 TRANSMISSION MECHANISM
9 传动机构 TRANSMISSION MECHANISM

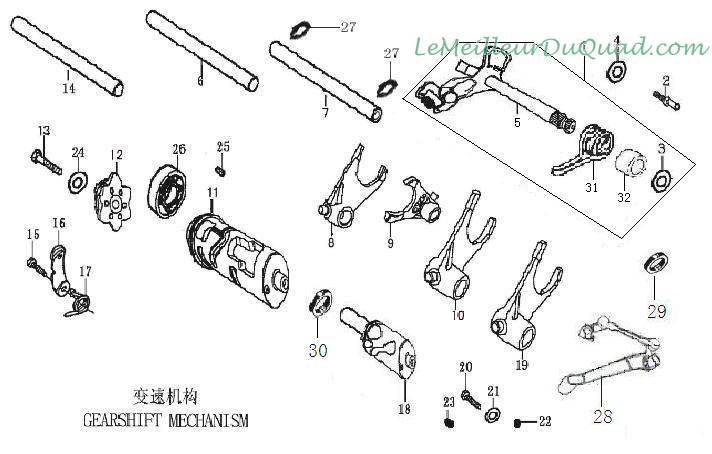

10 变速机构 GEARSHIFT MECHANISM

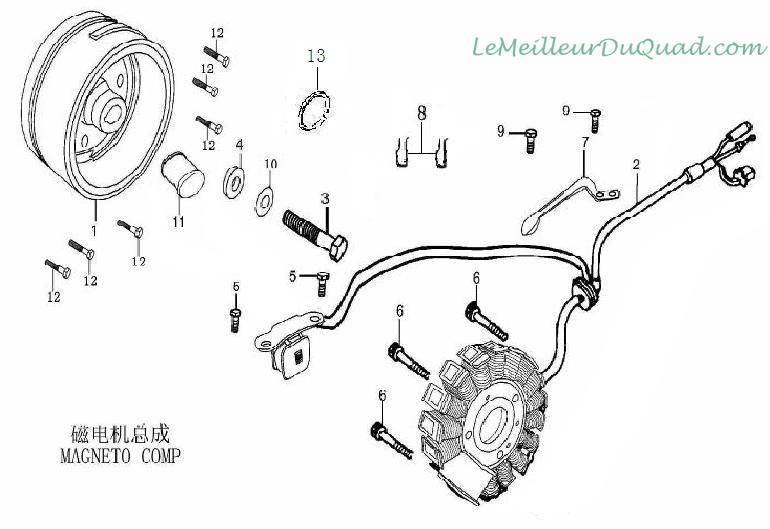

11 磁电机总成 MAGNETO COMP

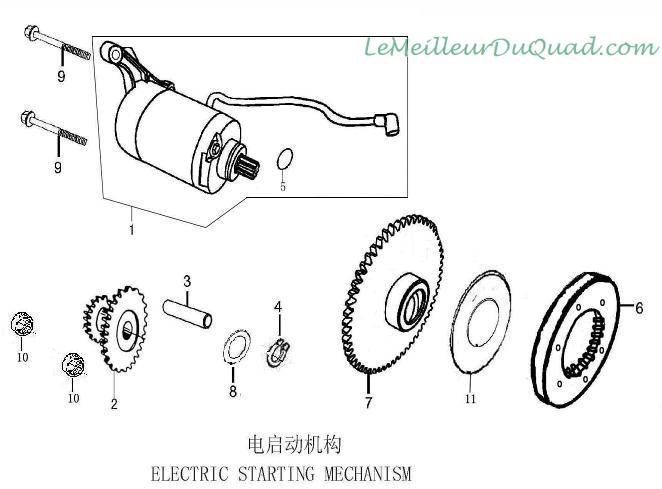

12 电启动机构 ELECTRIC STARTING MECHANISM

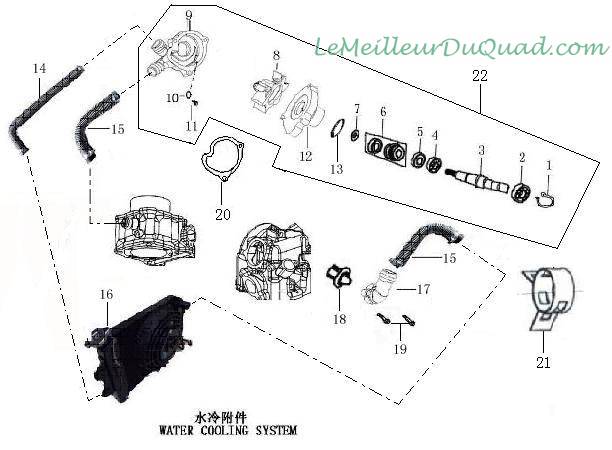

13 水冷附件 WATER COOLING SYSTEM

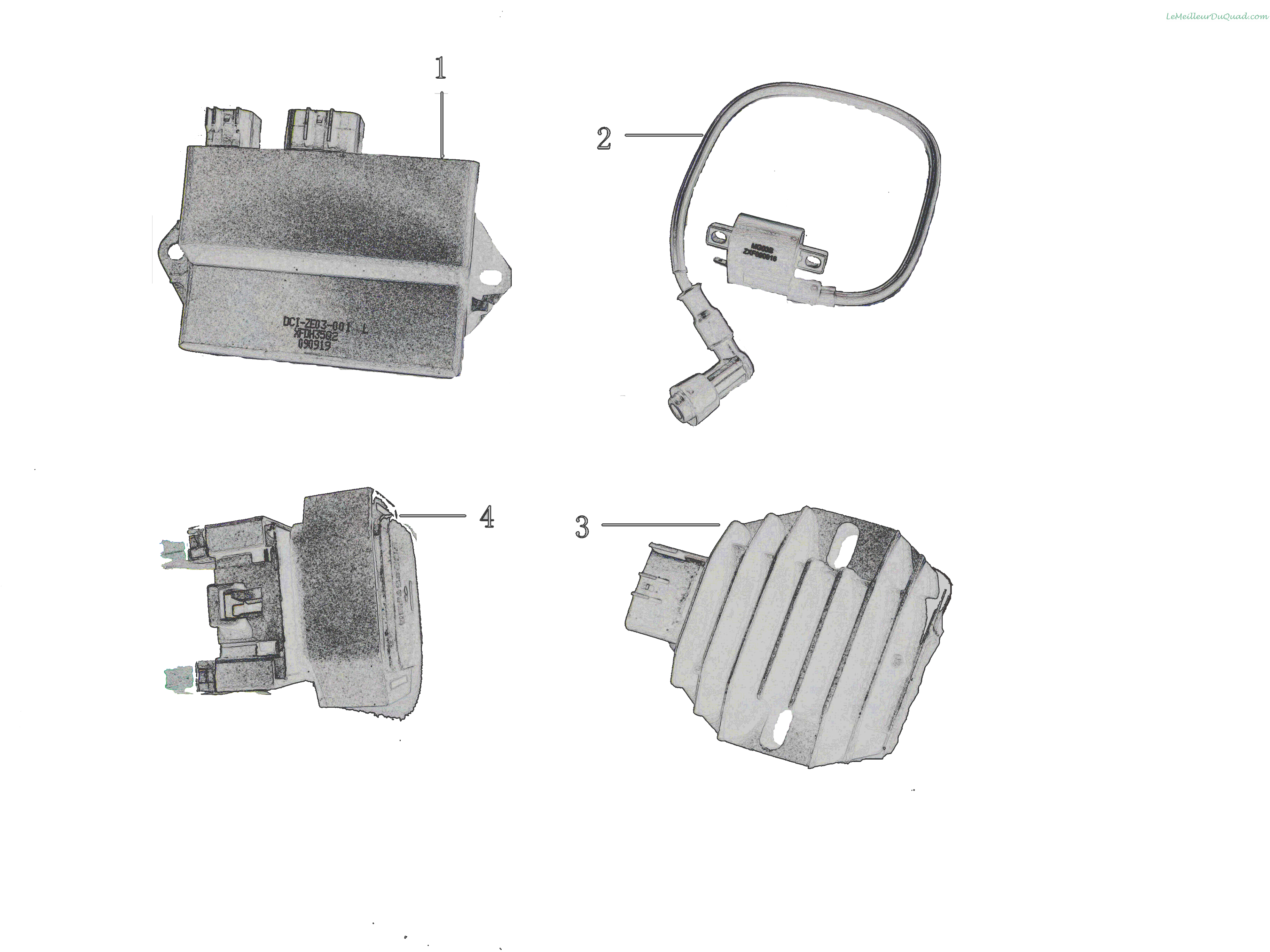

14 电器件 ELECTRIC

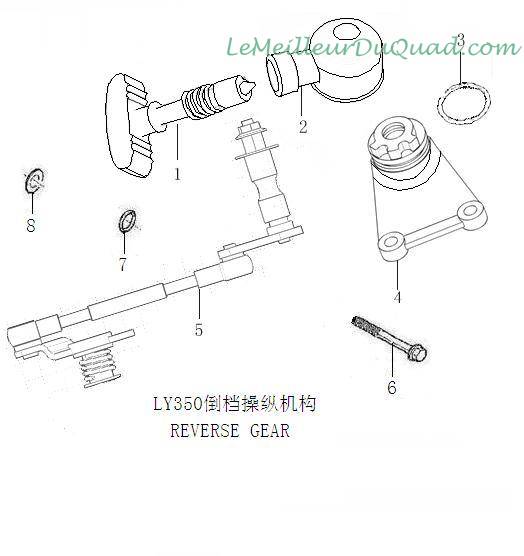

15 倒档机构 REVERSE GEAR
16

17

18

Feuille 2: LY350水冷 Engine

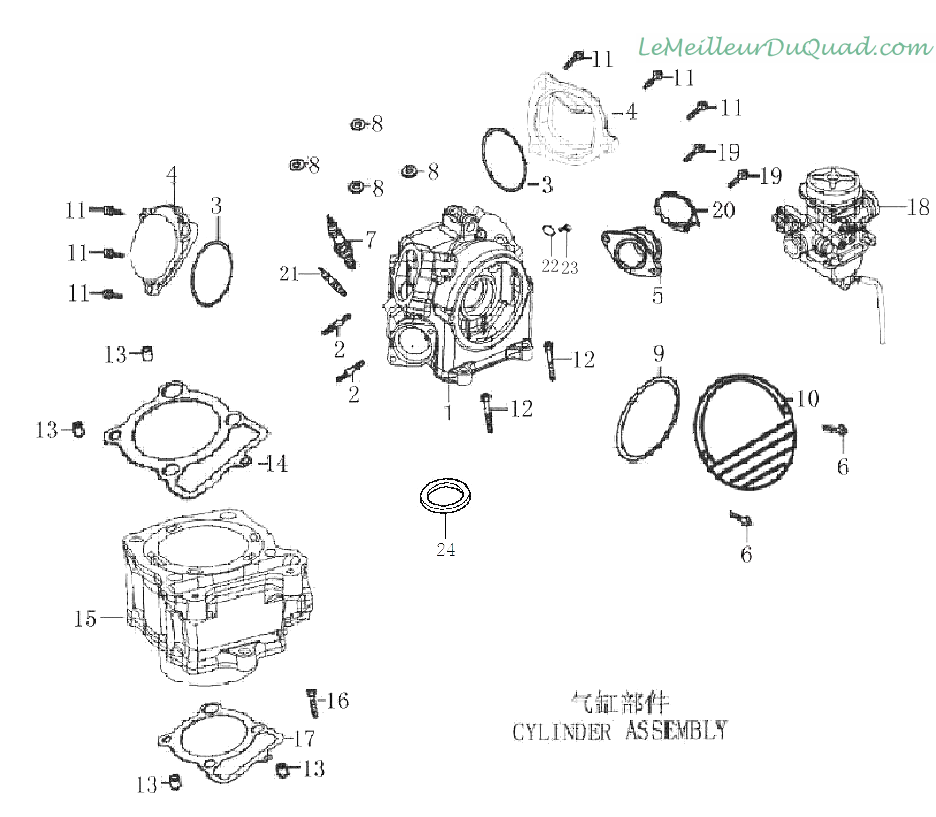

气缸部件 CYLINDER ASSEMBLY
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 1122B-PE11-0000LM LY350水冷气缸头组合(7839) CYLINDER HEAD ASSY 1
2 91138-MA21-00000X CM250缸头排气口双头螺栓M8×45(兰白锌) BOLT M8×45 2
3 90101-30568000250 LY200气门盖O形圈56.8×2.5(氟橡胶) 0-RING 56.8×2.5 1
4 11230-PE11-0000LM LY350水冷气门室盖(7839) COVER, VALVE CHAMBER 2
5 15800-PE03-0000 LY350进气管组合(JQ-4R) INLET PIPE 1
6 B166740A06002570L GB16674小盘螺栓M6×25(军绿) BOLT M6×25 2
7 81300-I006-0000 CB125脚火花塞部件 SPARK PLUG 1
8 93301-81052018000 LY350 AB栓铜垫圈10.5×2×18 WASHER 10.5×2×18 4
9 90101-31050000250 LY200缸头左盖O形圈105×2.5(氟橡胶) 0-RING 105×2.5 1
10 11227-PE03-0000LM LY350气缸头左盖(7839) LEFT COVER, CYLINDER HEAD 1
11 B166740A06002070L GB16674小盘螺栓M6×20(军绿) BOLT M6×20 6
12 B000700108004070L GB70.1螺钉M8×40(军绿) SCREW M8×40 2
13 91521-14001600000 LY200定位销14×16 PIN 14×16 4
14 9022B-PE11-0000 LY350水冷气缸头密封垫(金属) GASKET ASSY,CYLINDER HEAD 1
15 1110B-PE11-0000LM LY350水冷气缸体部件(缸标349 7839) CYLINDER BLOCK ASSEMBLY 1
16 B000700108003070L GB70.1螺钉M8×30(军绿) SCREW M8×30 1
17 90205-PE11-0000 LY350水冷气缸体密封垫(不含石棉) GASKET,CYLINDER BLOCK 1
18 17100-PE03-0000 LY350化油器(PD33J) CARBURETOR 1
19 B000700108002570L GB70.1螺钉M8×25(军绿) SCREW M8×25 2
20 1583B-PE03-0000 LY350进气管卡箍组件 CLAMP, INLET PIPE 1
21 19206-I024-0000 CH125水温传感器 SENSER,WATER COOLER 1
22 93301-80621012000 SGY6张紧器铜垫6.2×1×12 WASHER 6.2×1×12 1
23 B166740A06001070L GB16674小盘螺栓M6×10(军绿) BOLT M6×10 1
24 18007-PE03-0100 LY350排气消声器隔热垫(不含石棉) PACKING SILENCER 1
25




26




27




28




29




30




31




32




33




34




35




36




37




38




39

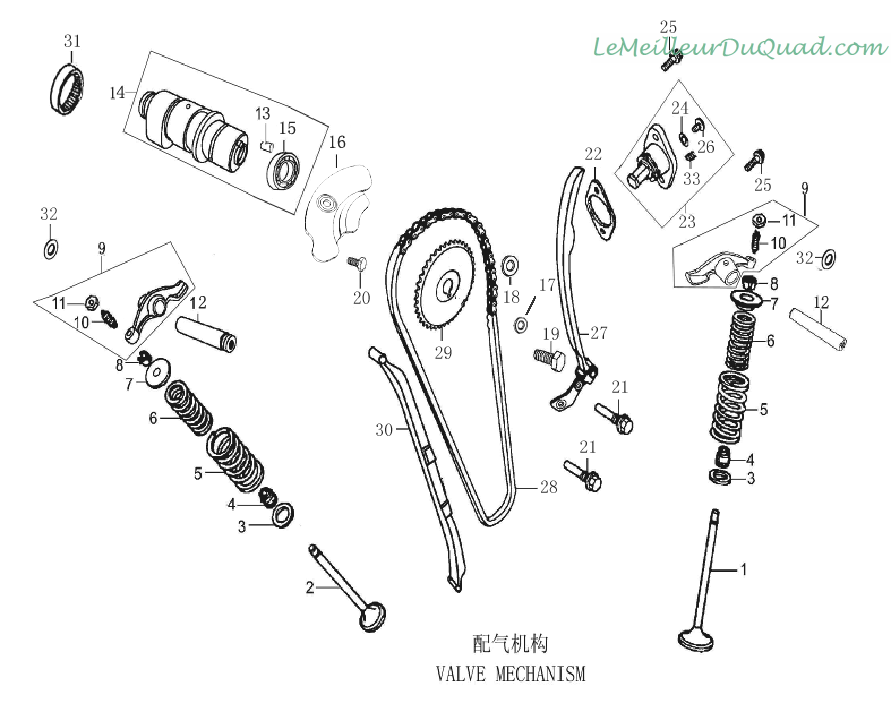

配气机构 VALVE MECHANISM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 15701-PE03-0000 LY350进气门 INTAKE VALVE 1
2 15702-PE03-0000 LY350排气门 EXHAUST VALVE 1
3 15706-PE03-0000 LY350气门弹簧座圈(下) OUTER VALVE SPRING RETAINER 2
4 1572B-PE03-0000 LY350挡油罩组合 SEAL, VALVE STEM 2
5 15703-PE03-0000 LY350气门外弹簧 VALVE OUTER SPRING 2
6 15704-PE03-0000 LY350气门内弹簧 VALVE INNER SPRING 2
7 15705-PE03-0000 LY350气门弹簧座(上) SPRING SEAT 2
8 15707-PE03-0000 LY350气门锁夹 VALVE LOCKER 4
9 1540A-PE03-0000 LY350气门摇臂组合 ROCKER ARM ASSEMBLY, VALVE 2
10 15404-PE03-0000 LY350气门间隙调节螺钉 SCREW, VALVE CLEARANCE 2
11 15403-PE03-0000 LY350气门间隙调节螺母 NUT,VALVE CLEARANCE 2
12 15402-PE11-0000 LY350水冷摇臂轴 ROCKER SHAFT 2
13 91522-04001000000 LY200凸轮轴定位销4×10 PIN 4×10 1
14 15100-PE03-0000 LY350凸轮轴部件(轴承6005Z) GAMP SHAFT COMP 1
15 92102-0000006005Z 轴承(6005Z) BEARING (6005Z) 1
16 15108-PE11-0000 LY350水冷凸轮轴压板 STOP PLATE, CAMSHAFT 1
17 93301-31033022000 LY200正时从动链轮垫圈10.3×3×22 WASHER 10.3×3×22 1
18 B0009300100000000 GB93弹垫10 WASHER φ10 1
19 91191-L067-0000 LY200正时链轮螺栓M10×1.25×23 BOLT M10×1.25×23 1
20 B166740A06001670B GB16674小盘螺栓M6×16(白锌) BOLT M6×16 1
21 B057830006001670B GB5783螺栓M6×16(白锌) BOLT M6×16 2
22 90211-PE03-0100 LY350张紧器密封垫(不含石棉) GASKET,TENSIONER 2
23 1554B-PE03-0001LM LY350张紧器组合(7839)带军绿螺栓 LIFTER ASSY 1
24 93301-81021019000 LY350张紧器调节密封螺钉铜垫圈10.2×1.0×19 WASHER 10.2×1.0×19 1
25 B166740A06002570L GB16674小盘螺栓M6×25(军绿) BOLT M6×25 2
26 91120-PE03-00000L LY350张紧器调节密封螺钉(军绿) BOLT 1
27 1552A-PE03-0000 LY350链条张紧板组合 TENSION PLATE ASSY 1
28 1532B-PE03-0000 LY350正时链条组合(90节) SPROKET CHAIN 1
29 15301-PE03-0000 LY350正时从动链轮 TIMING DRIVEN SPROCKET 1
30 1553A-PE03-0000 LY350链条导向板组合 GUIDE PLATE CHAIN 1
31 92102-000NK253412 滚针轴承(NK25×34×12) BEARING (NK25×34×12) 1
32 93303-51230220900 CG125D下摇臂波形垫圈12.3×0.2×20.9 WAVE WASHER 12.3×0.2×20.9 2
33 15542-PE03-0000 LY350张紧器弹簧2 TIGHTENER SPRING 1
34




35




36




37




38




39

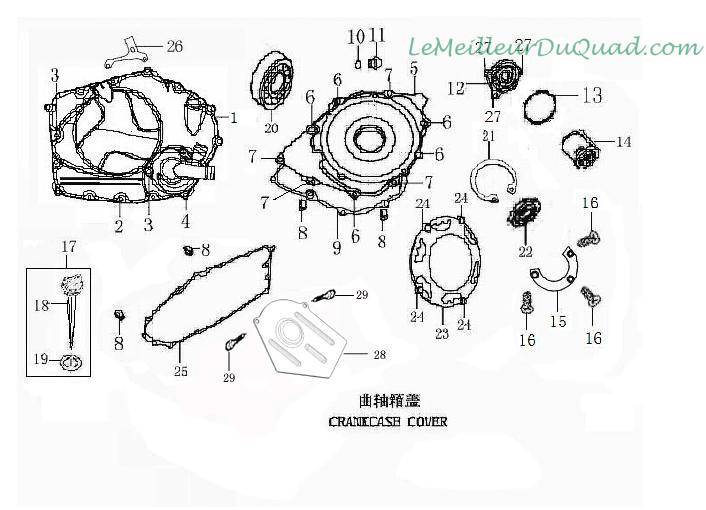

曲轴箱盖 CRANKCASE COVER
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 12421-PE11-0000LL LY350水冷右曲轴箱盖组合(7838) COVER COMP. RIGHT CRANKCASE 1
2 B166740A06003070L GB16674小盘螺栓M6×30(军绿) BOLT M6×30 12
3 B166740A06004070L GB16674小盘螺栓M6×40(军绿) BOLT M6×40 4
4 B166740A06007070L GB16674小盘螺栓M6×70(军绿) BOLT M6×70 1
5 12301-PE03-0000LL LY350左曲轴箱盖(白板 7838) FRONT PART，L.CRANKCASE COVER 1
6 B166740A06004570L GB16674小盘螺栓M6×45(军绿) BOLT M6×45 5
7 B166740A06002570L GB16674小盘螺栓M6×25(军绿) BOLT M6×25 4
8 91521-12001600000 LY200定位销12×16 PIN 12×16 4
9 90204-PE03-0100 LY350左曲轴箱盖密封垫(不含石棉) GASKET，L.CRANKCASE COVER 1
10 90101-30132000265 C100小视孔盖O形圈13.2×2.65(氟橡胶) O-RING 13.2×2.65 1
11 12303-G011-0000LL C100小视孔盖(7838) CAP, SMALL VIEW HOLE 1
12 12402-PE03-0000LL LY350机油精滤器盖(7838) CAP, OIL FILTER 1
13 90101-30493000350 LY350机油滤清器盖O形圈49.3×3.5(氟橡胶) O-RING49.6×3.5 1
14 14210-PE03-0000 LY350机油精滤器部件 OIL FILTER 1
15 12404-PE03-0000 LY350左盖油封压板 RETAINER, CRANKSHAFT OIL SEAL 1
16 B008190105001620B GB819.1螺钉M5×16(白锌) SCREW M5×16 3
17 14301-PE03-0000 LY350机油尺组合(黑色) OIL RULER ASSY- 1
18 14308-PE03-0000 LY350机油尺本体(黑色) OIL DIPSTICK 1
19 90101-10180000350 LY350机油尺O形圈18×3.5(丁腈胶) O-RING 18×3.5 1
20 92102-00000060-28 轴承(60/28) BEARING (60/28) 1
21 B0089301520000000 GB893.1内挡圈52 CIRCLIP 52 1
22 90302-PE03-0000 LY350左曲轴油封28×52×7(氟橡胶) OIL-SEAL 28×52×7

23 12307-PE03-0000LL LY350左前盖装饰盖(白板 7838)塑料 DECORATE COVER ,L.CRANKCASE COVER 1
24 B000700106002570L GB70.1螺钉M6×25(军绿) SCREW M6×25 4
25 90206-PE03-0100 LY350右曲轴箱盖密封垫(不含石棉) GASKET，R.CRANKCASE COVER 1
26 22422-PE03-00000G LY350离合器钢索支架(白铬) HOLDER,CLIUTCH CABLE 1
27 B166740A06002070L GB16674小盘螺栓M6×20(军绿) BOLT M6×20 3
28 12302-PE03-00000Y LY350-1#左曲轴箱后盖(电泳黑) BACK PART，L.CRANKCASE COVER 1
29 B000700106001670L GB70.1螺钉M6×16(军绿) SCREW M6×16 2
30




31




32




33




34




35




36




37




38




39

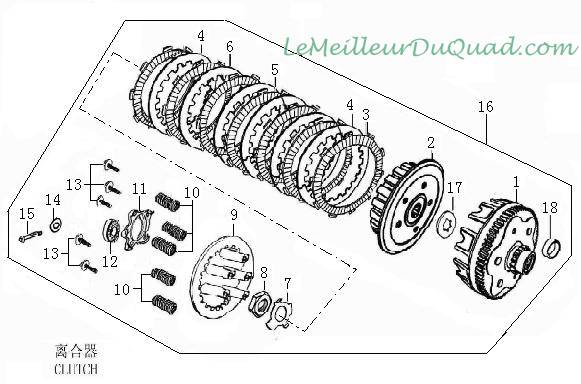

离合器 CLUTCH
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 22150-PE03-0000 LY350离合器外罩组合 OUT CASE ASSEMBLY,CLUTCH 1
2 22105-PE03-0000 LY350离合器中心套 CENTER SLEEVE,CLUTCH 1
3 22214-PE03-0000 LY350离合器主动摩擦片Ⅰ DRIVE FRICTION DISK 6
4 22215-PE03-0000 LY350离合器从动摩擦片B OUTER FRICTION DISK A 2
5 22214-PE03-0001 LY350离合器主动摩擦片Ⅱ DRIVE FRICTION DISK 1
6 22215-PE03-0001 LY350离合器从动摩擦片A OUTER FRICTION DISK A 4
7 22001-PE03-0000 LY350离合器止退垫圈 STOP WASHER, CLUTCH 1 附件
8 91202-M037-0000 V250离合器锁紧螺母M16×1 LOCK NUT, CLUTCH 1 附件
9 22122-PE03-0000 LY350离合器压盘 PRESSURE PLATE, CLUTCH 1
10 22142-PE03-0000 LY350离合器弹簧 SPRING, CLUTCH 5
11 22121-PE03-0000 LY350离合器端盖 END COVER,CLUTCH 1
12 92102-00000006000 轴承(6000) BEARING (6000) 1 附件
13 91129-PE03-00000B LY350离合器法兰盘螺栓M6×28(白锌) BOLT M6×28 5
14 90101-10059000200 LY350离合器顶杆O形圈5.9×2(丁腈胶) O-RING 5.9×2 1 附件
15 22314-PE03-0000 LY350离合器顶杆 ROD,CLUTCH PUSH 1 附件
16 22000-PE03-0000 LY350离合器总成 CLUTCH ASSY 1
17 22002-M037-0000 V250离合器花键垫圈 WASHER 1 附件
18 22104-PE03-0000 LY350离合器轴套 SLEEVE, CLUTCH 1 附件
19




20




21




22




23




24




25




26




27




28




29




30




31




32




33




34




35




36




37




38




39

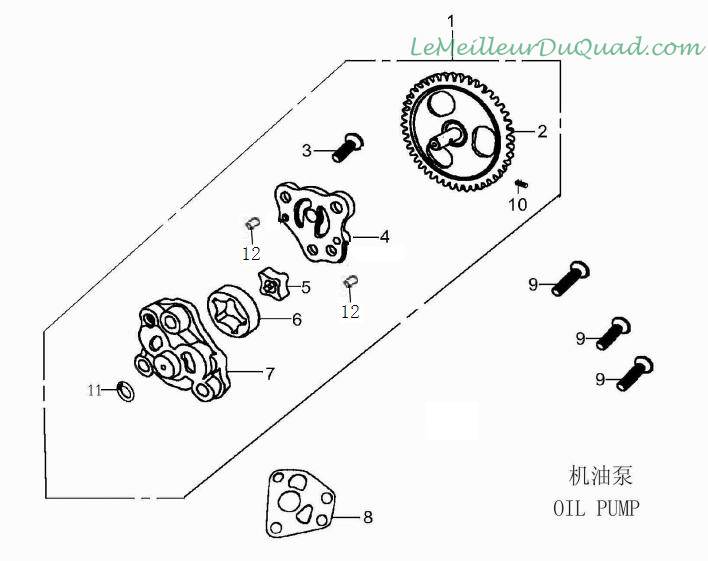

机油泵 OIL PUMP
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 14100-PE11-0000 LY350水冷机油泵部件 OIL PUMP ASSY 1
2 1410B-PE11-0000 LY350水冷机油泵齿轮组合 OIL PUMP GEAR ASS. 1
3 B008180005001020B GB818螺钉M5×10(白锌) SCREW M5×10 1
4 14108-PE03-0000 LY350机油泵盖板 OIL PUMP COVER 1
5 14111-PE03-0000 LY350机油泵内转子 INNER ROTOR, OIL PUMP 1
6 14112-PE03-0000 LY350机油泵外转子 OUTER ROTOR, OIL PUMP 1
7 14110-PE03-0000 LY350机油泵体 OIL PUMP BODY 1
8 90210-L067-0000 LY200机油泵密封垫(不含石棉) GASKET,OIL PUMP 1
9 B008190106003020B GB819.1螺钉M6×30(白锌) SCREW M6×30 3
10 91522-02501200000 LY200机油泵圆柱销φ2.5×12 PIN 2.5×12 1
11 B0089600060000000 GB896挡圈6 CIRCLIP 6 1
12 91522-04000600000 LY200机油泵销子4×6 PIN 4×6 2
13




14




15




16




17




18




19




20




21




22




23




24




25




26




27




28




29




30




31




32




33




34




35




36




37




38




39

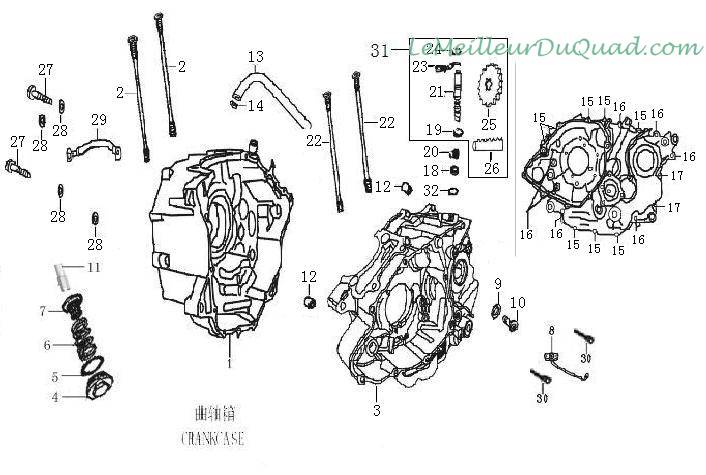

曲轴箱 CRANKCASE
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 1222B-PE11-0000LL LY350水冷右曲轴箱组合(7838) RIGHT CRANKCASE BLOCK 1
2 91102-PE03-00000L LY350气缸双头螺栓B(238mm 军绿) CYLINDER STUD BOLT B 2
3 1212B-PE11-0000LL LY350水冷左曲轴箱组合(7838) LEFT CRANKCASE BLOCK 1
4 91103-M037-0000LL V250放油螺塞(7838) OIL DRAIN PLUG 1
5 90101-20345000355 V250放油螺塞O形圈34.5×3.55(氟硅胶) O-RING 34.5×3.55 1
6 14221-M037-0000 V250机油过滤网弹簧 SPRING,OIL FILTER STRAINER 1
7 14222-M037-0000 V250机油过滤网 OIL FLTER 1
8 88031-PE03-000060 LY350档显线束(六档国际 L:600)接口D71 GEARSHIFT SWITCH COMP 1
9 93301-81051016000 V250空档铜垫圈10.5×1×16 WASHER 10.5×1×16 2
10 8804B-PE03-0100 LY350倒档开关组合(短) NEUTRAL SWITCHING CAMBINING ASSEMBLY 1
11 12110-PE03-0000 LY350导油管 OIL GUIDING PIPE 1
12 91521-12001600000 LY200定位销12×16 PIN 12×16 2
13 12105-M037-0001 V250通气管(复合层材料) BREATHER PIPE 1
14 12112-M037-00000L V250钢丝环箍(大管夹 军绿) NUT,VALVE CLEARANCE 1
15 B166740A06003070L GB16674小盘螺栓M6×30(军绿) BOLT M6×30 8
16 B166740A06005070L GB16674小盘螺栓M6×50(军绿) BOLT M6×50 6
17 B166740A06006070L GB16674小盘螺栓M6×60(军绿) BOLT M6×60 2
18 90306-I016-0000 CB125T离合器操纵臂油封12×18×5(丁腈胶) OIL SEAL 12×18×5 1
19 B0089600060000000 GB896挡圈6 CIRCLIP 6 1
20 22427-PE03-00000X LY350离合器操纵臂弹簧(兰白锌) CLUTCH CONTROLLING ARM SPRING 1
21 22313-PE03-00000G LY350离合器分离杆(白铬) CLUTCH SEPARATING ROD 1
22 91101-PE03-00000L LY350气缸双头螺栓A(216mm 军绿) CYLINDER STUD BOLT A 2
23 22312-PE03-00000G LY350离合器分离杆摇臂(锻件 白铬) ROCKER ARM, RELEASE LEVER, CLUTCH 1
24 B008960008000000G GB896挡圈8(白铬) CIRCLIP 8 1
25 22409-PE03-0000 LY350分离齿轮 SEPARATION GEAR 1
26 22408-PE03-0000 LY350分离齿条 SEPARATION STRIP GEAR 1
27 91107-PE03-00000X LY350油管接头螺栓M8×23(兰白锌) BOLT M8×23 2
28 93301-80821014000 CB125D-Y油管密封铜垫圈8.2×1×14 WASHER 8.2×1×14 4
29 22126-PE11-0000 LY350水冷通油管 OIL TUBE 1
30 9115B-JZ02-0000 摩擦保护CG150D倒档档显螺钉组合 SCREW 2
31 2242A-PE03-00000G LY350离合器操纵臂组合(锻件 白铬) CONTROLLING ARM ASSEMBLY, CLUTCH 1
32 93301-50801014000 LY350分离凸轮轴垫圈8×1×14 WASHER 8×1×14 1
33




34




35




36




37




38




39

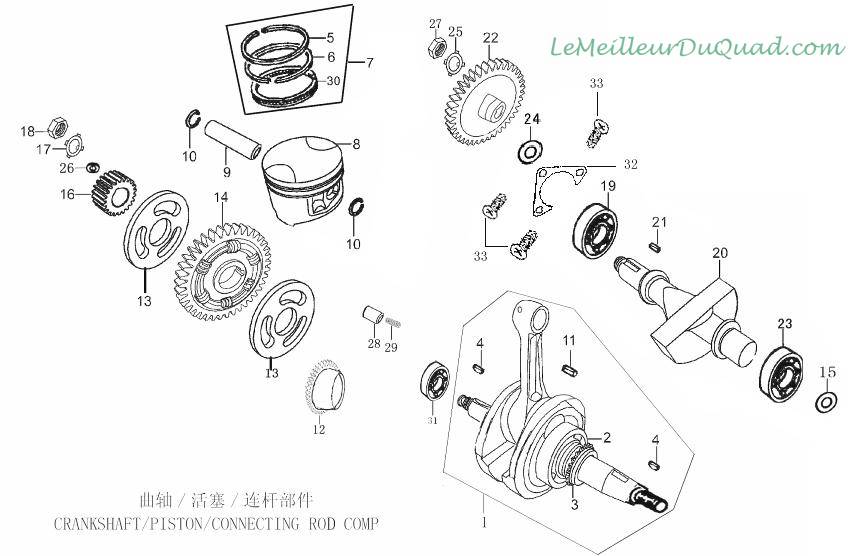

曲轴/活塞/连杆部件 CRANKSHAFT/PISTON/CONNECTING ROD COMP
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 1320B-PE03-0100 LY350曲轴连杆部件(无右轴承63/32 立多禄) CRANKSHAFT CONNECTING-ROD ASSY 1
2 92102-00006306-P5 轴承(6306/P5) BEARING (6306/P5) 1
3 13222-PE03-0000 LY350正时主动链轮 HUB DUMP CHAIN SPROCKET 1
4 91601-PE03-0000 LY350半圆键5×5.5×12 SEMICIRCULAR KEY 2
5 13103-PE03-0000 LY350活塞环一 PISTON RING 1 1
6 13104-PE03-0000 LY350活塞环二 PISTON RING 2 1
7 1310A-PE03-0000 LY350活塞环总成 PISTON RING COMP 1
8 13101-PE11-0000 LY350水冷活塞 PISTON 1
9 13102-PE03-0000 LY350活塞销 PIN PISTON 1
10 91401-PE03-0000 LY350活塞销挡圈 CHECK RING, PISTON PIN 2
11 91606-PE03-0200 LY350曲轴平键7×7×24 TABULATE KEY 1
12 14101-PE03-0000 LY350机油泵驱动齿轮 DRIVE GEAR,OIL PUMP 1
13 10033-PE03-0000 LY350平衡齿隔圈 WASHER 2
14 1330B-PE03-0000 LY350平衡主动齿轮组件 DRIVING GEAR ASS. 1
15 90344-PE03-0000 LY350平衡轴油封25×40×3(氟橡胶) OIL SEAL 25×40×3 1
16 23101-PE03-0000 LY350主动齿 PRIMARY DRIVE GEAR 1
17 93307-C1631040000 V250外舌止动垫圈16.3×1×40-6.3 WASHER 16.3×1×40-6.3 1
18 91203-M037-0000 V250机油滤清器薄螺母16×1 NUT 2
19 92102-00000063-22 轴承(63/22) BEARING (63/22) 1
20 13301-PE03-0000 LY350平衡轴组合 BALANCE SHAFT 1
21 91606-PE03-0000 LY350平衡轴平键5×5×10 TABULATE KEY 1
22 1331B-PE03-0000 LY350平衡从动齿轮组合 DRIVEN GEAR ASS. 1
23 92102-0000006205Z 轴承(6205Z) BEARING (6005Z) 1
24 93301-32004032000 LY350平衡轴垫圈20×4×32 WASHER 20×4×32 1
25 93307-H1601026000 LY350平衡轴内舌止动垫圈16×1×26 WASHER 16×1×26 1
26 93307-21653234400 V250外舌止动垫圈16.5×3.2×34.4-6.8 WASHER 16.5×3.2×34.4-6.8 1
27 91202-M037-0000 V250离合器锁紧螺母M16×1 LOCK NUT, CLUTCH 1
28 13228-PE03-0000 LY350曲轴进油轴套 BUSH 1
29 13229-L067-0000 LY200曲轴进油弹簧 SPRING 1
30 13120-PE03-0000 LY350油环组合 OIL RING ASSY 1
31 92102-00000063-32 轴承(63/32) BEARING (63/22) 1
32 12121-PE03-0100 LY350平衡轴轴承压板 PRESSURE PLATE, BEARING 1
33 B008190106001620B GB819.1螺钉M6×16(白锌) SCREW M6×16 3
34




35




36




37




38




39



























传动机构 TRANSMISSION MECHANISM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 93301-51511028000 LY350转向过桥齿轮垫圈15.1×1×28 WASHER 15.1×1×28 2
2 21421-PE03-0100 LY350转向过桥双联齿轮 TWIN GEAR, SET 1
3 23621-PE03-0000 LY350转向过桥轴 TURNING SHAFT 1
4 23620-PE03-0000 LY350转向过桥轴组合(取消滚针) TURNING SHAFT ASS. 1
5 92102-00000006203 轴承(6203) BEARING (6203) 2
6 92102-000006003P6 轴承(6003/P6) BEARING (6003/P6) 1
7 93301-51711026000 LY350倒档齿轮垫圈17.1×1×26 WASHER 17×1×26 1
8 26622-PE03-0000 LY350倒档驱动齿轮 DRIVING GEAR OF REVERSE 1
9 B0089401250000000 GB894.1挡圈25 CIRCLIP 25 1
10 23608-PE03-0000 LY350倒档齿轮轴 SHAFT,REDUCTION 1
11 23610-PE03-0000 LY350倒档轴组合 SHAFT 1
12 92102-0000006004Z 轴承(6004Z) BEARING (6004Z) 1
13 93301-52021027000 ZS96启动轴垫圈20.2×1.0×27 WASHER 20.2×1.0×27 2
14 23106-PE03-0100 LY350输出轴轴套(φ20.1×φ30×35.5) BUSH 1
15 26601-PE03-0000 LY350输出轴 REAR WHEEL SHAFT 1
16 26608-PE03-0000 LY350输出轴驱动齿轮 REAR WHEEL GEAR 1
17 93301-52811034000 LY350输出轴组合垫圈28.1×1.0×34 WASHER 28.1×1.0×34 2
18 23229-PE03-0000 LY350输出轴换档滑块 BUSH 1
19 B0089401280000000 GB894.1挡圈28 CIRCLIP 28 1
20 23236-PE03-0000 LY350倒档驱动齿轮组合 GEAR 1
21 92102-0000006205Z 轴承(6205Z) BEARING (6005Z) 1
22 23231-PE03-0000 LY350输出轴组合 FINAL SHAFT 1
23 92102-000062-22P6 轴承(62/22P6Z2) BEARING (62/22P6Z2) 1
24 23222-PE03-0002 LY350主轴2档齿轮 GEAR M-2 1
25 23222-PE03-0006 LY350主轴6档齿轮 GEAR M-6 1
26 23203-PE03-0002 LY350副轴2档齿轮衬套 GEAR BUSH 1
27 23222-PE03-0003 LY350主轴3、4档齿轮 TRANSMISSION MAIN,COUNTER SHAFT 1
28 B0089401200000000 GB894.1挡圈20 CIRCLIP 20 2
29 93301-52231027000 LY350主轴垫圈22.3×1×27 WASHER 22.3×1×27 1
30 23222-PE03-0005 LY350主轴5档齿轮 GEAR M-5 1
31 23221-PE03-0000 LY350主轴芯轴 TRANSMISSION MAIN SHAFT 1
32 23220-PE03-0000 LY350主轴组合 MAIN SHAFT, TRANSMISSION 1
33 92102-0000006304Z 轴承(6304Z) BEARING (6004Z) 1
34 93301-52001027000 CG125D副轴止推垫圈 20×1×27 WASHER 20×1×27 2
35 23241-PE03-0000 LY350副轴芯轴 TRANSMISSION COUNTER SHAFT 1
36 23259-PE03-0000 LY350副轴传动齿轮 TRANSMISSION GEAR 1
37 2324A-PE03-0001 LY350副轴1档齿轮组合 AIR CLEANER 1
38 23242-PE03-0005 LY350副轴5档齿轮 GEAR C-5 1
39 23242-PE03-0003 LY350副轴3档齿轮 GEAR C-3 1























传动机构 TRANSMISSION MECHANISM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
40 23242-PE03-0004 LY350副轴4档齿轮 GEAR C-4 1
41 93301-52511030000 V250副轴垫圈25.1×1.0×30 WASHER 22.1×1.0×30 1
42 B0089401220000000 GB894.1挡圈22 CIRCLIP 22 1
43 23242-PE03-0006 LY350副轴6档齿轮 GEAR C-6 1
44 23242-PE03-0002 LY350副轴2档齿轮 GEAR C-2 1
45 92102-00000006204 轴承(6204) BEARING (6204) 1
46 23240-PE03-0000 LY350副轴组合 COUTERSHAFT TRANSMISSION 1
47 91215-PE03-0000 LY350主动链轮锁紧螺母 NUT 1
48 23402-PE03-0000 LY350主动链轮固定板 FIXING PLATE,DRIVE SPROCKET 1
49 23401-PE03-0000 LY350主动链轮(520.13) DRIVE SPROCKET 1
50 23106-PE03-0000 LY350输出轴轴套(φ25×φ35×19.5) BUSH 1
51 90101-30210000190 豪迈50化油器隔热板O形圈21×1.9(氟橡胶) O-RING 21×1.9 1
52 B008190106001620B GB819.1螺钉M6×16(白锌) SCREW M6×16 2
53 12121-PE03-0000 LY350主轴轴承压板 PRESSURE PLATE, BEARING 1
54 90303-PE03-0100 LY350副轴油封20×52×4(氟橡胶) OIL SEAL 20×52×4 1
55 90322-PE03-0000 LY350主轴油封17×40×3.5(氟橡胶) OIL SEAL 17×40×3.5 1
56 90328-PE03-0000 LY350输出轴油封35×45×6(氟橡胶) OIL SEAL 35×45×6 1
57 23200-PE03-0000 LY350主副轴组合 TRANSMISSION MAIN，COUNTER SHAFT 1





















































































































































变速机构 GEARSHIFT MECHANISM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 24300-PE03-0000 LY350换档轴部件 GEARSHIFT LEVER COMP 1
2 91117-M037-0000 V250变档臂定位螺栓 BOLT, RETURN SPRINGN FIXING 1
3 93301-51451021000 LY350换档轴垫圈14.5×1×21 WASHER 14.5×1×21 1
4 24307-PE03-0000 LY350变档定位板螺栓垫片 GASKET 1
5 24301-PE03-0000 LY350换档轴组合(带换档板) GEARSHIFT SHAFT COMP 1
6 24108-PE03-0000 LY350副轴拨叉轴 GUIDE PIN, SELECTOR FORK CENTER 1
7 24107-PE03-0000 LY350主轴拨叉轴 SHAFT , GEARSHIFT FORK 1
8 24104-PE03-0000 LY350副轴右拨叉 RIGHT FORK, COUNTERSHAFT 1
9 24106-PE03-0000 LY350主轴拨叉 CENTER FORK, MAINSHAFT 1
10 24105-PE03-0000 LY350副轴左拨叉 LEFT FORK, COUNTERSHAFT 1
11 24213-PE03-0000 LY350主副轴变速鼓(档显) GEARSHIFT DRUM 1
12 24202-PE03-0000 LY350五星板 STOPPING PLATE 1
13 B008190105002520B GB819.1螺钉M5×25(白锌) SCREW M5×25 1
14 26632-PE03-0000 LY350倒档拨叉轴 AXIS OF FORK 1
15 91115-PE03-0000 LY350档位定位板螺栓 BOLT FIXING PLATE 1
16 2434A-PE03-0000 LY350定位板组合 LOCATING PLATE ASSY 1
17 24304-PE03-0000 LY350定位板弹簧 SPRING ,LOCATING PLATE 1
18 24213-PE03-0100 LY350倒档变速鼓 GEARSHIFT DRUM 1
19 26631-PE03-0000 LY350倒档拨叉 RIGHT FOEK,COUNTER SHAFT 1
20 91153-PE03-00000L LY350倒档变速鼓弹簧导向螺栓(军绿) BOLT 1
21 93301-71421420100 GR125散热器铝垫圈14.2×1.4×20.1 WASHER 14.2×1.4×20.1 1
22 71205-0000-1300 钢球(φ9.5) STEEL BALL 1
23 24206-PE03-0000 LY350倒档变速鼓顶销弹簧 SPRING 1
24 93301-40551518500 LY350五星板锁紧垫片5.5×1.5×18.5 WASHER 5.5×1.5×18.5 1
25 91606-PE03-0100 LY350变速鼓平键(4×4×6) TABULATE KEY 1
26 92102-00000016005 轴承(16005) BEARING (16005) 1
27 90101-10070000200 LY350拨叉轴O形圈7×2(丁腈胶) O-RING 7×2 2
28 24400-I008-0059 CG125D变速踏板部件(BT-59) GEARSHIFT SHAFT 1
29 90301-PE03-0000 LY350换档臂油封14×26×6(氟橡胶) OIL-SEAL 14×26×6 1
30 90345-PE03-0000 LY350倒档变速鼓油封15×25×5(氟橡胶) OIL SEAL 15×25×5 1
31 24302-PE03-0000 LY350换档回位弹簧 RETURN SPRING 1
32 24324-PE03-0000 LY350换档轴轴套 AXLE SLEEVE 1
33




34




35




36




37




38




39



























磁电机总成 MAGNETO COMP
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 82130-PE03-0100 LY350磁电机转子组合(18极 不带超离) ROTOR ASSY,MAGNETO 1
2 82120-PE03-000055 LY350磁电机定子组合(12V18极三相全波直流 L:550)接口Z5 STATOR ASSY,MAGNETO 1
3 91106-PE03-0000 LY350磁电机螺栓M10×1.25×40 BOLT M10×1.25×40 1
4 B0009300100000000 GB93弹垫10 WASHER φ10 1
5 B008230005001620B GB823螺钉M5×16(白锌) SCREW M5×16 2
6 B008230006003020B GB823螺钉M6×30(白锌) SCREW M6×30 3
7 12305-PE03-0000 LY350磁电机线夹Ⅰ FIXING PLATE, MAGNETO CABLE 1
8 12305-PE11-00000G LY350水冷磁电机线夹(白铬) FIXING PLATE, MAGNETO CABLE 2
9 B008230006001220B GB823螺钉M6×12(白锌) SCREW M6×12 2
10 93301-31055032000 LY350磁电机垫圈10.5×5×32 WASHER 10.5×5×32 1
11 82131-PE03-0000 LY350磁电机转子轴套 PIPE OFMAGNETO ROTOR 1
12 B000700108001570C GB70.1螺钉M8×15(彩锌) SCREW M8×15 6
13 90101-30160000300 LY350转子定位套O形圈16×3(氟橡胶) O-RING 16×3 1
14




15




16




17




18




19




20




21




22




23




24




25




26




27




28




29




30




31




32




33




34




35




36




37




38




39


























电启动机构 ELECTRIC STARTING MECHANISM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 82200-PE03-0000D5 LY350启动电机部件(机座钝化 机壳兰白锌 圆形 单线L:1350)自带螺栓军绿 STARTING MOTOR ASSY 1
2 21421-PE03-0000 LY350双联齿轮 TWIN GEAR, SET 1
3 21402-PE03-0000 LY350双联齿轮轴 SHAFT,REDUCTION 1
4 B0089402120000000 GB894.2挡圈12 CIRCLIP 12 1
5 90101-30240000310 LY200启动电机O形圈24×3.1(氟橡胶) O-RING 24×3.1 1
6 21300-PE03-0000 LY350超越离合器部件 ASSEMBLY, OVERRUNNING CLUTCH 1
7 2142A-PE03-0000 LY350启动大链轮组合(衬套式) PLATE GEAR ASSY 1
8 93301-51201026000 LY350双联齿轮垫圈12×1×26 WASHER 12×1×26 1
9 B166740A06003070L GB16674小盘螺栓M6×30(军绿) BOLT M6×30 2
10 92102-00K121616.5 滚针轴承(KT12×16×16.5) BEARING (KT12×16×16.5) 2
11 93301-52621039000 LY350盘形齿下垫圈26.2×1×39 WASHER 26.2×1×39 1
12




13




14




15




16




17




18




19




20




21




22




23




24




25




26




27




28




29




30




31




32




33




34




35




36




37




38




39



























水冷附件 WATER COOLING SYSTEM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 B0089301280000000 GB893.1挡圈28 CIRCLIP 28 1
2 92102-00000006902 轴承6902 BEARING (6902) 1
3 19004-PE11-0000 LY350水冷水泵轴 SHAFT , WATER PUMP 1
4 92102-00000006901 轴承6901 BEARING (6901) 1
5 90326-J035-0000 CB150水冷水泵轴油封 OIL SEAL 1
6 1901B-J035-0000 CB150水冷机械密封组合 MECHANISM SEAL ASSY 1
7 93301-60701212000 CB150水冷水泵叶轮垫圈7×1.2×12 WASHER 7×1.2×12 1
8 19002-PE11-0000 LY350水冷水泵叶轮 ANE WHEEL WATER PUMP 1
9 19001-PE11-0000 LY350水冷水泵盖 WATER PUMP COVER 1
10 93301-70621513000 70张紧杆注油铝垫圈6.2×1.5×13 WASHER 6.2×1.5×13 1
11 B166740A060010700B GB16674小盘螺栓M6×10(白锌) BOLT M6×10 1
12 19006-PE11-0000 LY350水冷水泵体 WATER PUMP BODY 1
13
14 19225-PE11-0100 LY350水冷-2#进水管(24×31×110×550 带弹簧) TUBE 1
15 19225-PE11-0000 LY350水冷缸体进水管组合(24×31 带弹簧 含卡箍2) TUBE 2
16 19200-PE11-0000 LY350水冷水冷器(无小循环水管 含电子风扇和热敏开关) WATER COOLER 1
17 19220-PE11-0000LM LY350水冷节温器罩(7839) THERMOSTAT COVER 1
18 19013-PE11-0000 LY350水冷缸头出水口水封组件 THERMOSTAT COVER 1
19 B166740A06002070L GB16674小盘螺栓M6×20(军绿) BOLT M6×20 2
20 90217-PE11-0000 LY350水冷水泵垫(不含石棉) GASKET 1
21 1583B-BE10-0000 SPORTCITY50二冲程进气管卡箍组件 CLAMP, INLET PIPE 4
22 19400-PE11-0000LL LY350水冷水泵部件(7838) WATER PUMP PARTS 1
23




24




25




26




27




28




29




30




31




32




33




34




35




36




37




38




39



























电器件 ELECTRIC
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY 备注USD
1 81200-PE03-0000 LY350点火器(DCI-ZSE03-001) C.D.I 1
2 81100-I008-000050 高压包MG03B L:500 IGNITION COIL 1
3 83100-PE03-0000 LY350整流调压器(MT12V18-ZSE03) RECTIFIER 1
4 82290-PE03-0000 LY350继电器MQJ10-ZS07 RELAY 1
5




6




7




8




9




10




11




12




13
14




15




16




17




18




19




20




21




22




23




24




25




26




27




28




29




30




31




32




33




34




35




36




37




38




39



























倒档机构 REVERSE GEAR
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ENGLISH DESCRIPTION） 数量QTY 备注REMARK
1 73701-PE03-0000 LY350倒档操纵手柄组合 HANDLE BAR LEVER 1
2 73502-PE03-0000 LY350倒档器壳体 REARWARD DRIVING POSITION HULL BODY 1
3 90101-10290000240 C120化油器隔热垫O形圈29×2.4(丁腈胶) O-RING 29×2.4 1
4 73508-PE03-0000 LY350倒档器固定支架 FIXED BRACKET 1
5 73700-PE03-0000 LY350-1#倒档操纵机构 REVERSE GEAR OPERATION 1
6 90101-10094000240 CG125机油泵O形圈9.4×2.4(丁腈胶) O-RING 9.4×2.4 1
7 93301-50621014000 ZS96定位板垫圈6.2×1×14(下) WASHER 6.2×1×14 1
8 B166740A06003570L GB16674小盘螺栓M6×35(军绿) BOLT M6×35 1
9




10




11




12




13
14




15




16




17




18




19




20




21




22




23




24




25




26




27




28




29




30




31




32




33




34




35




36




37




38




39






















Feuille 3: PROBLEM PARTS
传动机构 TRANSMISSION MECHANISM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY NOTE
1 93301-51511028000 LY350转向过桥齿轮垫圈15.1×1×28 WASHER 15.1×1×28 2
2 21421-PE03-0100 LY350转向过桥双联齿轮 TWIN GEAR, SET 1
3 23621-PE03-0000 LY350转向过桥轴 TURNING SHAFT 1
4 23620-PE03-0000 LY350转向过桥轴组合(取消滚针) TURNING SHAFT ASS. 1
5 92102-00000006203 轴承(6203) BEARING (6203) 2
6 92102-000006003P6 轴承(6003/P6) BEARING (6003/P6) 1
7 93301-51711026000 LY350倒档齿轮垫圈17.1×1×26 WASHER 17×1×26 1
8 26622-PE03-0000 LY350倒档驱动齿轮 DRIVING GEAR OF REVERSE 1
9 B0089401250000000 GB894.1挡圈25 CIRCLIP 25 1
10 23608-PE03-0000 LY350倒档齿轮轴 SHAFT,REDUCTION 1
11 23610-PE03-0000 LY350倒档轴组合 SHAFT 1
12 92102-0000006004Z 轴承(6004Z) BEARING (6004Z) 1
13 93301-52021027000 ZS96启动轴垫圈20.2×1.0×27 WASHER 20.2×1.0×27 2
14 23106-PE03-0100 LY350输出轴轴套(φ20.1×φ30×35.5) BUSH 1
15 26601-PE03-0000 LY350输出轴 REAR WHEEL SHAFT 1
16 26608-PE03-0000 LY350输出轴驱动齿轮 REAR WHEEL GEAR 1
17 93301-52811034000 LY350输出轴组合垫圈28.1×1.0×34 WASHER 28.1×1.0×34 2
18 23229-PE03-0000 LY350输出轴换档滑块 BUSH 1
19 B0089401280000000 GB894.1挡圈28 CIRCLIP 28 1
20 23236-PE03-0000 LY350倒档驱动齿轮组合 GEAR 1
21 92102-0000006205Z 轴承(6205Z) BEARING (6005Z) 1
22 23231-PE03-0000 LY350输出轴组合 FINAL SHAFT 1
23 92102-000062-22P6 轴承(62/22P6Z2) BEARING (62/22P6Z2) 1
24 23222-PE03-0002 LY350主轴2档齿轮 GEAR M-2 1
25 23222-PE03-0006 LY350主轴6档齿轮 GEAR M-6 1
26 23203-PE03-0002 LY350副轴2档齿轮衬套 GEAR BUSH 1
27 23222-PE03-0003 LY350主轴3、4档齿轮 TRANSMISSION MAIN,COUNTER SHAFT 1
28 B0089401200000000 GB894.1挡圈20 CIRCLIP 20 2
29 93301-52231027000 LY350主轴垫圈22.3×1×27 WASHER 22.3×1×27 1
30 23222-PE03-0005 LY350主轴5档齿轮 GEAR M-5 1
31 23221-PE03-0000 LY350主轴芯轴 TRANSMISSION MAIN SHAFT 1
32 23220-PE03-0000 LY350主轴组合 MAIN SHAFT, TRANSMISSION 1
33 92102-0000006304Z 轴承(6304Z) BEARING (6004Z) 1
34 93301-52001027000 CG125D副轴止推垫圈 20×1×27 WASHER 20×1×27 2
35 23241-PE03-0000 LY350副轴芯轴 TRANSMISSION COUNTER SHAFT 1
36 23259-PE03-0000 LY350副轴传动齿轮 TRANSMISSION GEAR 1
37 2324A-PE03-0001 LY350副轴1档齿轮组合 AIR CLEANER 1
38 23242-PE03-0005 LY350副轴5档齿轮 GEAR C-5 1
39 23242-PE03-0003 LY350副轴3档齿轮 GEAR C-3 1
40 23242-PE03-0004 LY350副轴4档齿轮 GEAR C-4 1

41 93301-52511030000 V250副轴垫圈25.1×1.0×30 WASHER 22.1×1.0×30 1
42 B0089401220000000 GB894.1挡圈22 CIRCLIP 22 1
43 23242-PE03-0006 LY350副轴6档齿轮 GEAR C-6 1
44 23242-PE03-0002 LY350副轴2档齿轮 GEAR C-2 1
45 92102-00000006204 轴承(6204) BEARING (6204) 1
46 23240-PE03-0000 LY350副轴组合 COUTERSHAFT TRANSMISSION 1
47 91215-PE03-0000 LY350主动链轮锁紧螺母 NUT 1
48 23402-PE03-0000 LY350主动链轮固定板 FIXING PLATE,DRIVE SPROCKET 1
49 23401-PE03-0000 LY350主动链轮(520.13) DRIVE SPROCKET 1
50 23106-PE03-0000 LY350输出轴轴套(φ25×φ35×19.5) BUSH 1
51 90101-30210000190 豪迈50化油器隔热板O形圈21×1.9(氟橡胶) O-RING 21×1.9 1
52 B008190106001620B GB819.1螺钉M6×16(白锌) SCREW M6×16 2
53 12121-PE03-0000 LY350主轴轴承压板 PRESSURE PLATE, BEARING 1
54 90303-PE03-0100 LY350副轴油封20×52×4(氟橡胶) OIL SEAL 20×52×4 1
55 90322-PE03-0000 LY350主轴油封17×40×3.5(氟橡胶) OIL SEAL 17×40×3.5 1
56 90328-PE03-0000 LY350输出轴油封35×45×6(氟橡胶) OIL SEAL 35×45×6 1
57 23200-PE03-0000 LY350主副轴组合 TRANSMISSION MAIN，COUNTER SHAFT 1
变速机构 GEARSHIFT MECHANISM
序号NO. 编码（PART CODE） 中文名称（CHINESE DESCRIPTION） 英文名称（ ENGLISH DESCRIPTION） 数量QTY NOTE
1 24300-PE03-0000 LY350换档轴部件 GEARSHIFT LEVER COMP 1
2 91117-M037-0000 V250变档臂定位螺栓 BOLT, RETURN SPRINGN FIXING 1
3 93301-51451021000 LY350换档轴垫圈14.5×1×21 WASHER 14.5×1×21 1
4 24307-PE03-0000 LY350变档定位板螺栓垫片 GASKET 1
5 24301-PE03-0000 LY350换档轴组合(带换档板) GEARSHIFT SHAFT COMP 1
6 24108-PE03-0000 LY350副轴拨叉轴 GUIDE PIN, SELECTOR FORK CENTER 1
7 24107-PE03-0000 LY350主轴拨叉轴 SHAFT , GEARSHIFT FORK 1
8 24104-PE03-0000 LY350副轴右拨叉 RIGHT FORK, COUNTERSHAFT 1
9 24106-PE03-0000 LY350主轴拨叉 CENTER FORK, MAINSHAFT 1
10 24105-PE03-0000 LY350副轴左拨叉 LEFT FORK, COUNTERSHAFT 1
11 24213-PE03-0000 LY350主副轴变速鼓(档显) GEARSHIFT DRUM 1
12 24202-PE03-0000 LY350五星板 STOPPING PLATE 1
13 B008190105002520B GB819.1螺钉M5×25(白锌) SCREW M5×25 1
14 26632-PE03-0000 LY350倒档拨叉轴 AXIS OF FORK 1
15 91115-PE03-0000 LY350档位定位板螺栓 BOLT FIXING PLATE 1
16 2434A-PE03-0000 LY350定位板组合 LOCATING PLATE ASSY 1
17 24304-PE03-0000 LY350定位板弹簧 SPRING ,LOCATING PLATE 1
18 24213-PE03-0100 LY350倒档变速鼓 GEARSHIFT DRUM 1
19 26631-PE03-0000 LY350倒档拨叉 RIGHT FOEK,COUNTER SHAFT 1
20 91153-PE03-00000L LY350倒档变速鼓弹簧导向螺栓(军绿) BOLT 1
21 93301-71421420100 GR125散热器铝垫圈14.2×1.4×20.1 WASHER 14.2×1.4×20.1 1
22 71205-0000-1300 钢球(φ9.5) STEEL BALL 1
23 24206-PE03-0000 LY350倒档变速鼓顶销弹簧 SPRING 1
24 93301-40551518500 LY350五星板锁紧垫片5.5×1.5×18.5 WASHER 5.5×1.5×18.5 1
25 91606-PE03-0100 LY350变速鼓平键(4×4×6) TABULATE KEY 1
26 92102-00000016005 轴承(16005) BEARING (16005) 1
27 90101-10070000200 LY350拨叉轴O形圈7×2(丁腈胶) O-RING 7×2 2
28 24400-I008-0059 CG125D变速踏板部件(BT-59) GEARSHIFT SHAFT 1
29 90301-PE03-0000 LY350换档臂油封14×26×6(氟橡胶) OIL-SEAL 14×26×6 1
30 90345-PE03-0000 LY350倒档变速鼓油封15×25×5(氟橡胶) OIL SEAL 15×25×5 1
31 24302-PE03-0000 LY350换档回位弹簧 RETURN SPRING 1
32 24324-PE03-0000 LY350换档轴轴套 AXLE SLEEVE 1
